Las bombas centrífugas son uno de los equipos más utilizados en la industria para el transporte de líquidos. Su diseño sencillo, confiable y eficiente las convierte en la primera opción en sectores como el tratamiento de aguas, la minería, la industria papelera, la química y la alimentaria. Sin embargo, existe un punto crítico en su funcionamiento: el paso del eje giratorio a través del cuerpo de la bomba. Si no se controla, por ahí se producen fugas de fluido que afectan el rendimiento, generan pérdidas y dañan el equipo.
La solución más empleada durante décadas para este problema ha sido la empaquetadura de bomba centrífuga. Este sistema de sellado, compuesto por anillos de material flexible que rodean el eje, evita que el líquido escape mientras la bomba está en funcionamiento. Además, permite un goteo controlado que lubrica y enfría el sistema, asegurando así un desempeño estable y seguro.

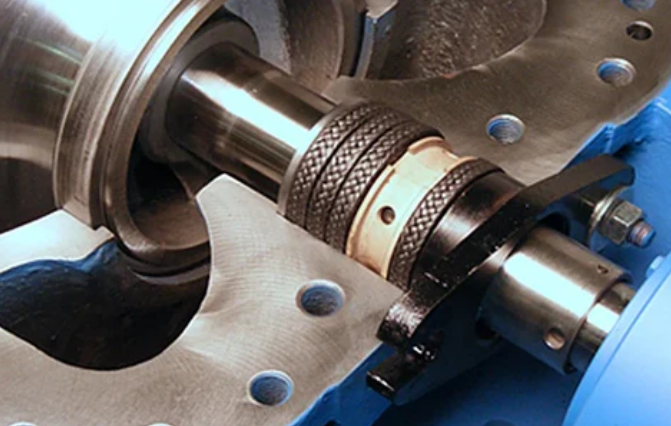

En pocas palabras, la empaquetadura de bomba centrífuga es el conjunto de anillos comprimidos alrededor del eje que crean una barrera contra fugas, permitiendo a la bomba operar de forma continua y eficiente. Aunque existen alternativas modernas como los sellos mecánicos, este sistema sigue siendo imprescindible en muchos entornos industriales por su resistencia, sencillez y bajo costo.
Importancia de la empaquetadura en bombas centrífugas
En una bomba centrífuga, el eje transmite la energía del motor al impulsor para mover el fluido. Ese mismo eje debe atravesar la carcasa de la bomba, y allí aparece el riesgo de fugas. Sin un sellado adecuado, el líquido bombeado saldría a presión, provocando pérdidas de eficiencia, riesgos de seguridad y desgaste prematuro de componentes.
La empaquetadura cumple una función vital: sellar el eje en el punto de salida de la carcasa, evitando fugas sin detener la rotación. Gracias a este sistema, las bombas centrífugas pueden trabajar de manera continua en condiciones exigentes, incluso con fluidos cargados de partículas o con temperaturas elevadas.
En la práctica, la empaquetadura ha demostrado ser una solución versátil, económica y duradera. Por eso, a pesar de los avances en tecnologías de sellado, se sigue utilizando ampliamente en plantas de tratamiento de aguas, centrales eléctricas, industrias papeleras y procesos mineros, donde las condiciones de operación son rudas y la facilidad de mantenimiento es esencial.
Componentes principales en una bomba centrífuga
El sistema de empaquetadura en bombas centrífugas está formado por varios elementos que trabajan en conjunto:
- Anillos de empaquetadura: piezas flexibles en forma de aro, fabricadas en materiales como grafito, PTFE, fibras sintéticas o combinaciones híbridas. Son los encargados de crear la barrera contra las fugas.
- Prensaestopas (stuffing box): cavidad situada alrededor del eje donde se colocan los anillos.
- Seguidor de prensaestopas (gland follower): pieza ajustable mediante pernos que comprime los anillos contra el eje.
- Casquillo del eje (shaft sleeve): funda metálica que protege al eje de la fricción directa con los anillos.
- Anillo lanterna (lantern ring): componente opcional que permite introducir agua limpia o lubricante en la empaquetadura para mejorar la refrigeración y reducir el desgaste.
En las bombas centrífugas, la correcta interacción de estos componentes es clave para garantizar un sellado eficiente y prolongar la vida útil del equipo.
Cómo funciona la empaquetadura en una bomba centrífuga
El principio de funcionamiento es simple pero muy efectivo:
- Los anillos se colocan dentro del prensaestopas alrededor del eje de la bomba.
- El seguidor de prensaestopas se aprieta gradualmente, comprimiendo los anillos.
- Esta compresión crea un sello ajustado entre el eje y la carcasa.
- Se permite un goteo mínimo de fluido, que actúa como lubricante y refrigerante.
- El eje puede girar libremente mientras el fluido se mantiene contenido.
Ese goteo controlado es esencial. Si no existiera, la fricción generaría calor excesivo, dañando tanto los anillos como el casquillo del eje. Por eso, los operarios deben vigilar y ajustar periódicamente la empaquetadura, buscando siempre el punto exacto entre sellado y lubricación.
En bombas centrífugas industriales, este equilibrio es lo que asegura que puedan trabajar durante meses sin fallas graves, incluso en condiciones de alta carga o con fluidos abrasivos.
Ventajas y limitaciones en bombas centrífugas
Ventajas
- Bajo costo inicial frente a los sellos mecánicos.
- Sencillez de instalación y ajuste, incluso en campo.
- Resistencia a fluidos con sólidos en suspensión, muy común en minería, papel y aguas residuales.
- Flexibilidad ante desalineaciones del eje o vibraciones típicas en bombas centrífugas de gran tamaño.
- Disponibilidad de materiales que permiten adaptarse a altas temperaturas, químicos agresivos o entornos abrasivos.
Limitaciones
- Necesidad de ajustes frecuentes, lo que implica más mantenimiento.
- Presencia inevitable de goteo, que no es aceptable en procesos que requieren cero fugas.
- Mayor desgaste por fricción, reduciendo la vida útil en comparación con los sellos mecánicos.
- Pérdida de eficiencia si el ajuste no se realiza correctamente.
En conclusión, la empaquetadura en bombas centrífugas es ideal para procesos industriales robustos y exigentes, pero no resulta la mejor opción cuando se necesita estanqueidad total o cuando el fluido bombeado es costoso o peligroso.
Consejos de mantenimiento en bombas centrífugas
Un buen mantenimiento marca la diferencia entre una bomba eficiente y una fuente constante de problemas. Para prolongar la vida útil de la empaquetadura en bombas centrífugas:
- Ajustar regularmente el prensaestopas, evitando tanto el apriete excesivo como la holgura excesiva.
- Vigilar el goteo controlado: debe ser mínimo, constante y uniforme.
- Lubricar correctamente o garantizar el aporte de agua limpia al anillo lanterna.
- Reemplazar los anillos desgastados cuando el goteo sea excesivo o irregular.
- Inspeccionar el casquillo del eje para verificar que no presente desgaste profundo.
- Formar al personal técnico en ajustes seguros y eficientes, ya que la práctica en campo es tan importante como la teoría.
En muchas plantas, la falta de formación o el exceso de confianza en el ajuste “a ojo” son la causa principal de fallas recurrentes.
Empaquetadura Vs. Sello mecánico en bombas centrífugas
| Característica | Empaquetadura | Sello mecánico |
| Costo inicial | Bajo | Alto |
| Estanqueidad | Goteo mínimo controlado | Prácticamente sin fugas |
| Mantenimiento | Frecuente | Reducido |
| Vida útil | Más corta | Más larga |
| Compatibilidad | Fluidos con sólidos y abrasivos | Fluidos limpios, delicados o caros |
La decisión final depende de la aplicación. En bombeo de agua industrial, pulpas mine, procesos químicos finos o farmacéuticos, donde cualquier fuga es inaceptable, los sellos mecánicos resultan imprescindibles.
Conclusión
La empaquetadura de bomba centrífuga sigue siendo esencial para el funcionamiento confiable de este tipo de equipos. Su papel en el sellado del eje garantiza que las bombas puedan operar con eficiencia y seguridad, incluso en entornos industriales exigentes.
Aunque los sellos mecánicos ofrecen mayores niveles de estanqueidad y durabilidad, la empaquetadura mantiene su vigencia gracias a su simplicidad, bajo costo y capacidad para trabajar con fluidos abrasivos o condiciones difíciles.
Si deseas más información sobre soluciones técnicas para bombas centrífugas o necesitas asesoramiento, no dudes en contactarnos.
Preguntas frecuentes sobre empaquetadura de bomba centrífuga
¿Por qué es tan importante la empaquetadura en bombas centrífugas?
Porque evita fugas de fluido en el eje, protegiendo la eficiencia y la seguridad del equipo.
¿Cuánto dura una empaquetadura en una bomba centrífuga?
Depende de las condiciones, pero con buen ajuste y mantenimiento puede durar varios meses en operación continua.
¿Qué pasa si aprieto demasiado la empaquetadura en una bomba centrífuga?
El exceso de presión genera calor, desgaste del eje y falla prematura de los anillos.
¿Se pueden usar empaquetaduras con líquidos corrosivos en una bomba centrífuga?
Sí, siempre que se elijan materiales adecuados como PTFE o combinaciones resistentes a químicos.
¿Cómo saber si debo cambiar la empaquetadura en una bomba centrífuga?
Cuando el goteo es excesivo, irregular o no puede controlarse con ajustes.
¿Las bombas centrífugas modernas todavía usan empaquetadura?
Sí, especialmente en sectores donde la resistencia a sólidos, el bajo costo y la facilidad de mantenimiento son más importantes que la estanqueidad total.
